Diese Schaltung sendet im UKW-Bereich ein Audiosignal ab, welches über ein eingebautes Kondensator-Mikrofon aufgenommen wird. Die Sendeleistung ist sehr gering, und die Reichweite ist daher nur einige Meter. Die Sprachqualität ist auf kurzer Entfernung aber optimal. Mit einem handelsüblichem Radio, kann der „eigene“ Radiosender dann empfangen werden.
WICHTIG: Der Besitz und der Betrieb der Schaltung ist nur Funkamateuren, und auch nur zu Testzwecken erlaubt. Das abhören von Personen ist natürlich sowieso strengstens verboten :o).
Anwendungsmöglichkeiten:
Raumüberwachung
Eigener-Radiosender
Funkmikrofon
Funkkopfhörer
Wanze
Tierbeobachtung (Tierstimmen)
usw…
Datenblatt:
Schwierigkeitsgrad
Für Fortgeschrittene oder geduldige Anfänger
Funktion
Oszillator zum Senden von Audio im UKW-Bereich.
Grösse
Platine 60 x 35 mm
Reichweite
Ca. 20-100 Meter
Sendefrequenz
Ca. 100 MHZ
Stromversorgung
9 Volt zB. 9V Batterie-Block
Beschreibung:
Durch den Sendebereich auf UKW, kann als Antenne ein simpler 75cm langer Draht verwendet werden und die Schaltung hat ca. 9-Volt Block Größe, d.h. sie passt sogar in eine Zigaretten-Schachtel. Als Empfänger wird ein einfaches Radio verwendet.
Der Abgleich der Schaltung erfolgt durch einen Trimmer-Kondensator (Drehko) und eine selbst gewickelte Luftspule. Für den Abgleich braucht man ein wenig Geduld und Fingerspitzengefühl. Mann sollte nur sehen das man nicht aus Versehen „zu tief“ rutscht und im Polizeifunk sendet, denn dann könnte, trotz sehr begrenzter Reichweite, doch irgendwann die Telekom-Typen vor der Türe stehen oder eben jene Gesetzeshüter dessen Frequenz man verwendet. :o)

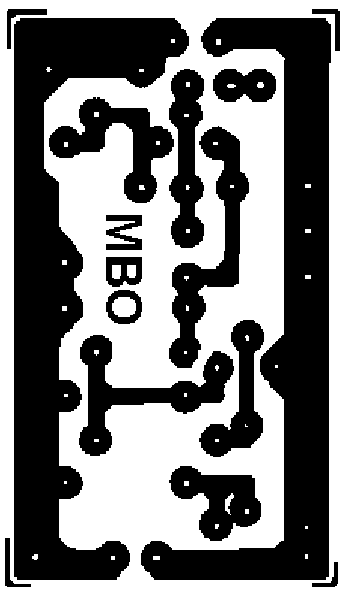

Wenn Sie die Platine nicht selber ätzen können oder wollen, (siehe „Nachbau“) können Sie die Platine und teilweise auch die ganzen Bauteil-Sätze unter Service bei mir bestellen….
Nachbau:

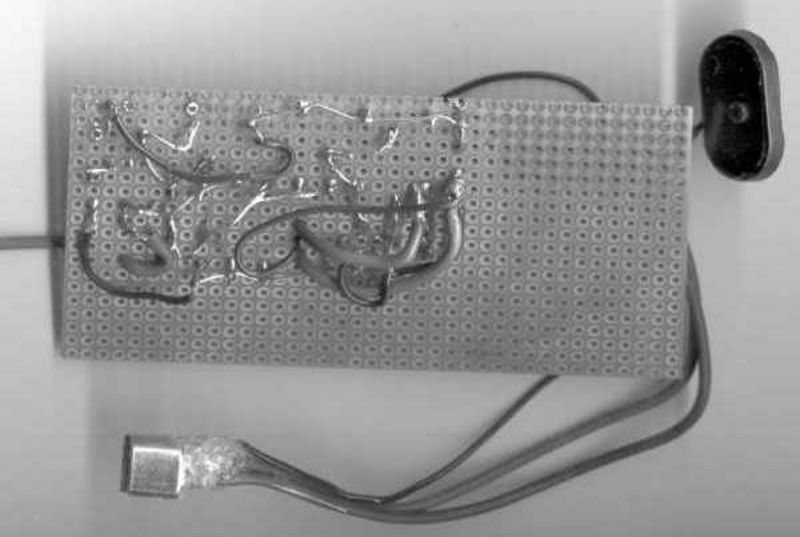

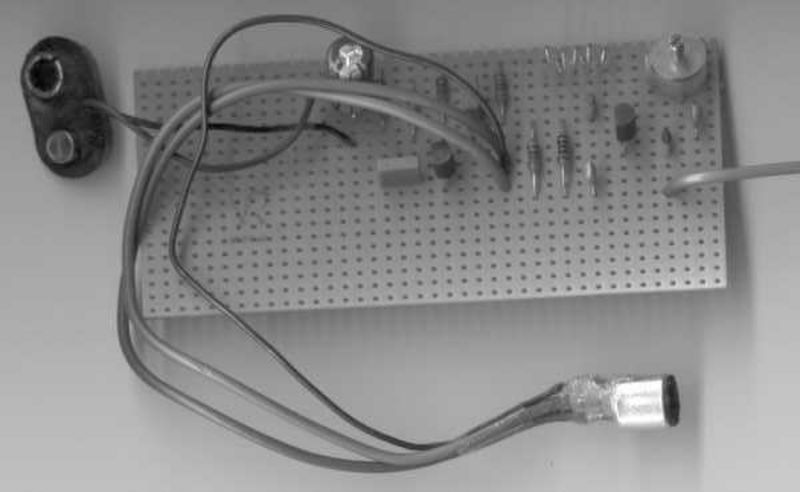

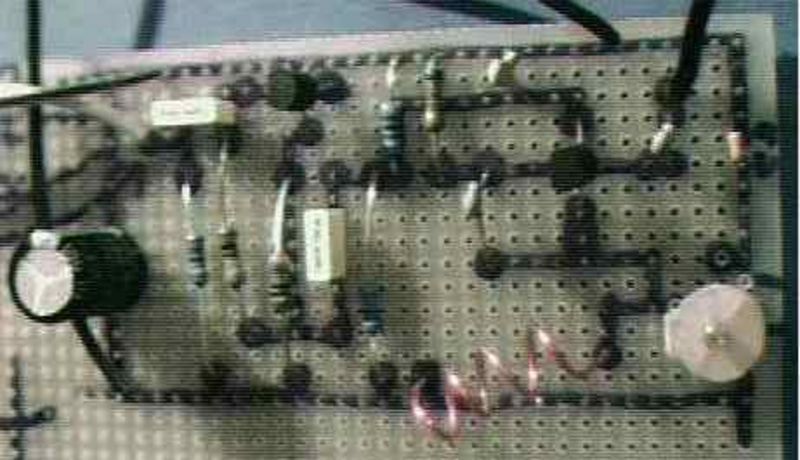

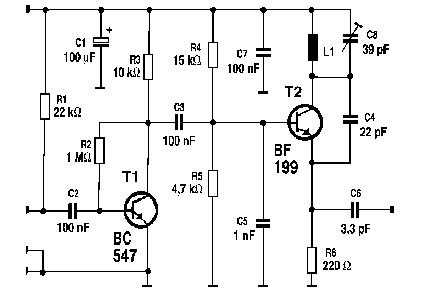

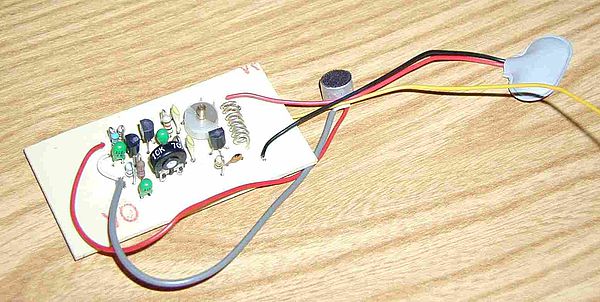

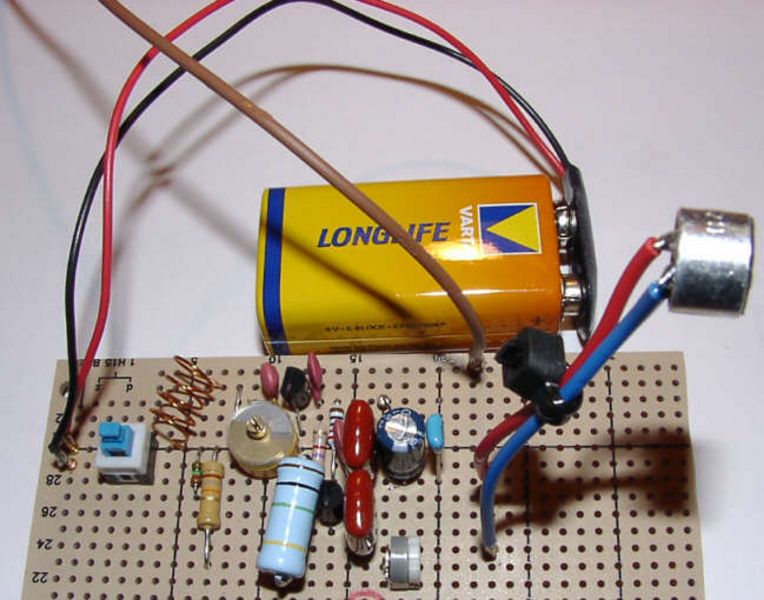

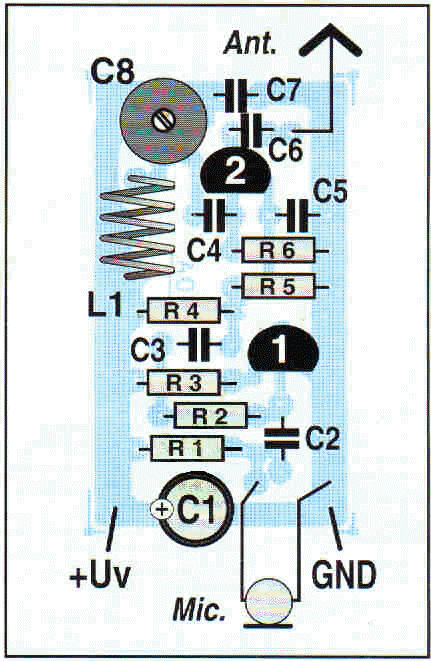

Die Schaltung wird anhand des Plans nachgebaut, die Spule besteht aus versilbertem Kupferdraht 0,5mm,mit 4 Windungen ca. 5 mm Durchmesser. Als Antenne reicht ein 75cm langes Drahtstück. Den Abgleich nimmt man am besten mit einem Kunststoffschraubenzieher vor, man stellt das Radio im Bereich von 100 MHz auf einen freien Bereich ein. Dann drückt man die Spule zusammen und dehnt sie, gleichzeitig dreht man solange am Drehko, bis man im Radio ein Geräusch hört. Ist alles richtig eingestellt kann man seine Stimme glasklar im Radio hören. Je nach Lage des Senders kann sich der Sendebereich etwas verschieben, am besten ist es, ihn in ein Metallgehäuse einzubauen, welches man mit dem Minus-Pol der Batterie verbindet.
ACHTUNG:
Alle hier gezeigten Schaltungen, Platinenlayouts und Berichte, dienen ausschließlich zu lern und Übungszwecken. Die Schaltungen sind nicht ohne weiteres für den produktiven Einsatz gedacht und sollten nur unter Aufsicht einer erfahrenen Person (Lehrer / Ausbilder usw.) in Betrieb genommen werden. Das gilt ganz besonders bei Schaltungen bei denen mit Netzspannung gearbeitet wird. Ich übernehme keinerlei Garantie oder Haftung für Schäden die durch unsachgemäßen Gebrauch der Schaltungen entstehen. Bitte immer daran denken: Ich bin selber nur Hobbybastler und will einfach meinen Spaß an der Sache teilen.
In dieser Schaltung dienen max. 10 LED’s zur Anzeige einer beliebigen Spannung. Die Anzahl der LED’s kann aber auch fast beliebig nach unten, oder durch „kaskadieren“ (hintereinander schalten) mehrerer ICs, nach oben verändert werden. Je nach Spannung, benötigt diese Schaltung keine eigene Versorgungsspannung.
Vielen Dank für das Foto an: Mich (Knolle_P)
Anwendungsmöglichkeiten
Batterieanzeige
Akkutester
Thermometer
VU-Meter
Applausometer
Helligkeitsanzeige
usw…
Datenblatt
Schwierigkeitsgrad:
Für Anfänger
Gruppe:
Mess-Schaltung
Funktion:
Spannungsanzeige mit bis zu 10 LEDs abgestimmt auf NiCd Akkus.
Größe:
Platine 42 x 35 mm
Beschreibung
Batterie-Tester zum prüfen von allen Akkus im Spannungsbereich von 4-18 Volt. Das sind ca. 4-12 Zellen bei NiCd Akkus. Die Zellenzahl lässt sich mit einem Spindelpoti einstellen.
Der hier beschriebene Wechselblinker ist ein simpler „A-stabiler Multivibrator“, das heißt die Schaltung kennt keinen stabilen Zustand, sondern schwingt ständig zwischen Zweien hin und her. Diese Schaltung kann für eine Menge verschiedener Dinge benutzt werden, z.B.. als: Blinklicht, Geräuschgenerator, Oszillator für diverse Steuerungsaufgaben die periodenabhängig sind usw….

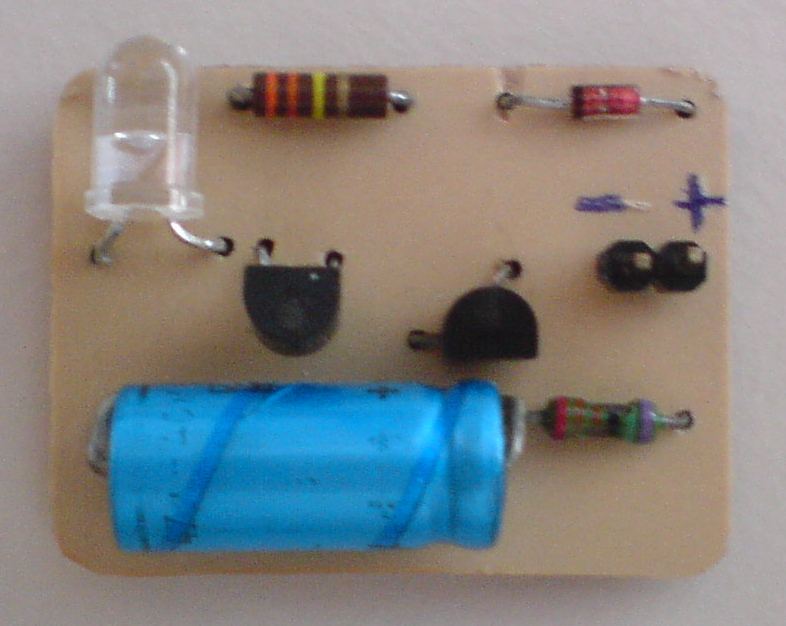

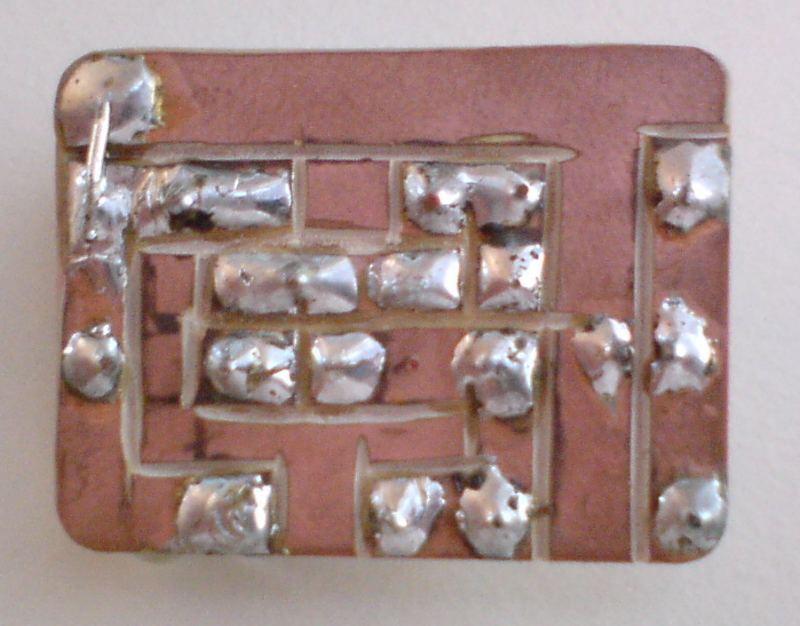

Vielen Dank für das Foto an Henrik
Anwendungsmöglichkeiten:
Wechselblinker
Blinklicht
Geräuschgenerator
Oszillator
Taktgeber
Timer
usw…
Datenblatt:
Schwierigkeitsgrad
Für Anfänger
Gruppe
Licht-Effekt-Schaltung mit LED’s
Funktion
Wechselblinker
Größe
Platine keine
Stromversorgung
9-12 Volt z.B. 9V Batterie-Block
Beschreibung:
Hier soll der AMV lediglich zwei LED´s oder Lämpchen antreiben, die abwechselnd zum leuchten gebracht werden sollen.

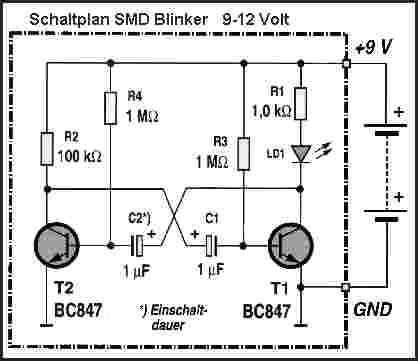

Dies ist der Schaltplan, für einen einfachen AMV der an 9-12 Volt 2 Leuchtdioden abwechselnd aufleuchten lässt. Die Blinkfrequenz hängt von den Kondensatoren C1 + C2 sowie den Widerständen R1 + R2 ab. Je kleiner der Kondensator, bzw. je kleiner der passende Widerstand, desto schneller verlischt die entsprechende Diode, zugunsten der anderen, die dann sofort aufleuchtet.
Werden anstatt der Kleinsignal-Transistoren „stärkere“ Typen verwendet z.B.. „BD137A“ können auch Lämpchen, anstatt LED’s, ohne Vorwiderstände betrieben werden. Will man 230Volt Verbraucher blinken lassen, setzt man anstatt einer LED einfach meinen LED->230Volt Schalter in die Schaltung ein, und kann dann dicke Glühlampen schalten. Die Schaltung baut man am besten auf einem Stück Lochrasterplatine auf. Dabei gibt es keine besonderen Probleme, wenn man die Transistoren nicht zu lange der Löthitze aussetzt.
ACHTUNG:
Alle hier gezeigten Schaltungen, Platinenlayouts und Berichte, dienen ausschließlich zu lern- und Übungszwecken. Die Schaltungen sind nicht ohne weiteres für den produktiven Einsatz gedacht und sollten nur unter Aufsicht einer erfahrenen Person (Lehrer / Ausbilder usw.) in Betrieb genommen werden. Das gilt ganz besonders bei Schaltungen bei denen mit Netzspannung gearbeitet wird. Ich übernehme keinerlei Garantie oder Haftung für Schäden die durch unsachgemäßen Gebrauch der Schaltungen entstehen. Bitte immer daran denken: Ich bin selber nur Hobbybastler und will einfach meinen Spaß an der Sache teilen.
Bilder:

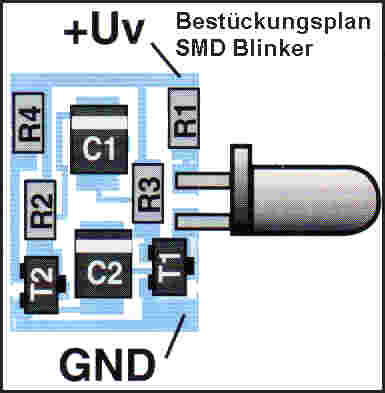

Bilder die ich zur Schaltung geschickt bekommen habe, habe ich hier rein gepackt. Unter anderem ist da auch noch ein SMD-Layout.
